自動切削液補充系統 (自動補水系統)
SHUNT
還在用人工的方式補水、調整切削液濃度比例嗎?
時間=金錢、原液加太多=成本增加、原液加太少=濃度不足,易變質。
【特色】
◎全自動補水/取代人工
◎切削液濃度準確
全世界都嚮往朝工業4.0發展,進而延伸自動化設計,整廠機械手臂自動化規劃…等,
卻忽略最源頭的切削液也是工業4.0重要的一環;鋐川科技所生產的自動切削液補充系統 (自動補水系統)採全自動設計,
從源頭自來水進行雜質過濾->樹脂過濾->活性碳過濾, 以及臭氧殺菌四道過濾,將水過濾乾淨後,
經由義大利製造的油水混合泵,可調整客戶所需的濃度供應至機械水槽,
進而幫助公司,減少人工補水及調配切削液濃度所浪費之時間成本。
我們的產品符合ESG永續發展目標,實現ESG之循環經濟,對環境友善,減少碳關稅。
影片
功能介紹

- 三道濾心過濾
- 從源頭自來水進行雜質過濾->樹脂過濾->活性碳過濾

- 臭氧殺菌
- 過濾完的自來水再進行臭氧殺菌

- 油水混合泵 (義大利製)
- 對切削液進行0~10%精準的混合

- 攪拌裝置
- 調配好的切削液,定時攪拌,以至於不變成死水

- 油桶液位器
- 50加侖桶低液位偵測

- 自動補水系統

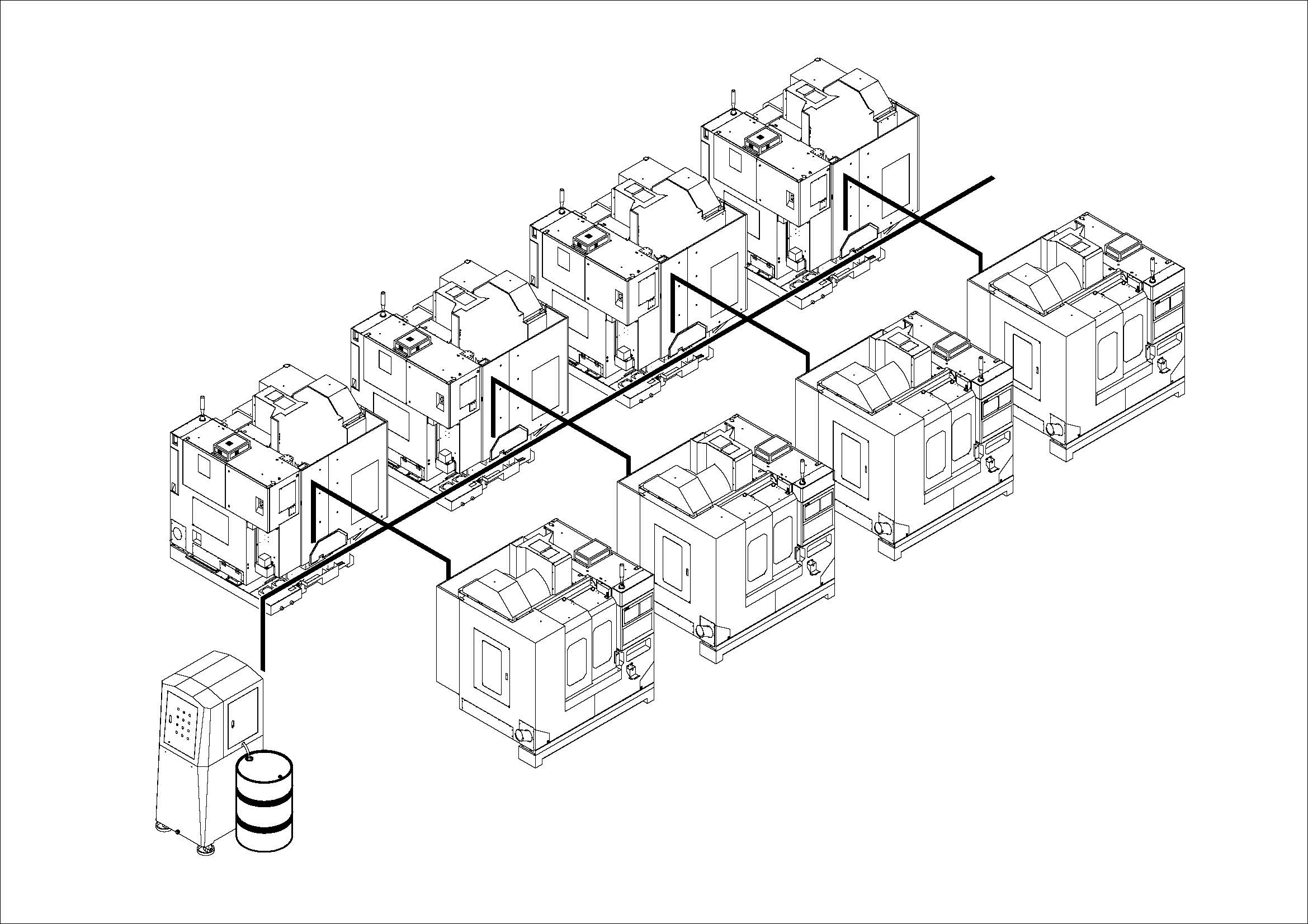

- 示意圖,最長可達20米,可供多台CNC加工機
規格表
型號 | SHUNT |
淨重 | 183 kg |
機台尺寸(L*W*H) | 900*1000*1610 mm |
桶槽容量 | 自來水125公升/ 混合槽: 155 公升 |
濾心材質 | 1-PP纖維 / 2-樹脂 / 3-活性碳 |
電壓 | 220V.AC 50HZ |
消耗功率 | 持續運轉1小時 / 500 瓦 (本機設定為間接運轉) |
臭氧值 | 500mg / hr |
入水流量 | 每分鐘10公升 |
出水流 | 每分鐘40公升;最大出水量每分鐘80公升 |
油水混合泵 製造量 | 每分鐘0.17公升 ~ 50公升 (1小時10公升 ~ 3000公升) |
選配

- 液位控制器
- 偵測高度:200mm和500mm
設定高度精度:每15mm一間距

- 流量計
- 定格流量 1/2”(15A):60L/min ; 3/4”(20A):100L/min
零切割流量 0.5L/min (可變、初始值)

- 濃度計
- 偵測原理 折射率式
額定濃度範圍 Brix:0%~20% (nD:1.32500~1.37000) - 能夠顯示的範圍 Brix:0%~25%
適用液體 非腐蝕性的水溶液(水溶性冷卻液、脫模劑等)

- 顯示螢幕
- QVGA 2.0型 彩色液晶顯示、狀態指示燈
顯示更新週期:約10秒/次
支援網路:IQ-Link
資料儲存:USB 2.0儲存時間約一年
